Convoyeur à copeaux machines-outils

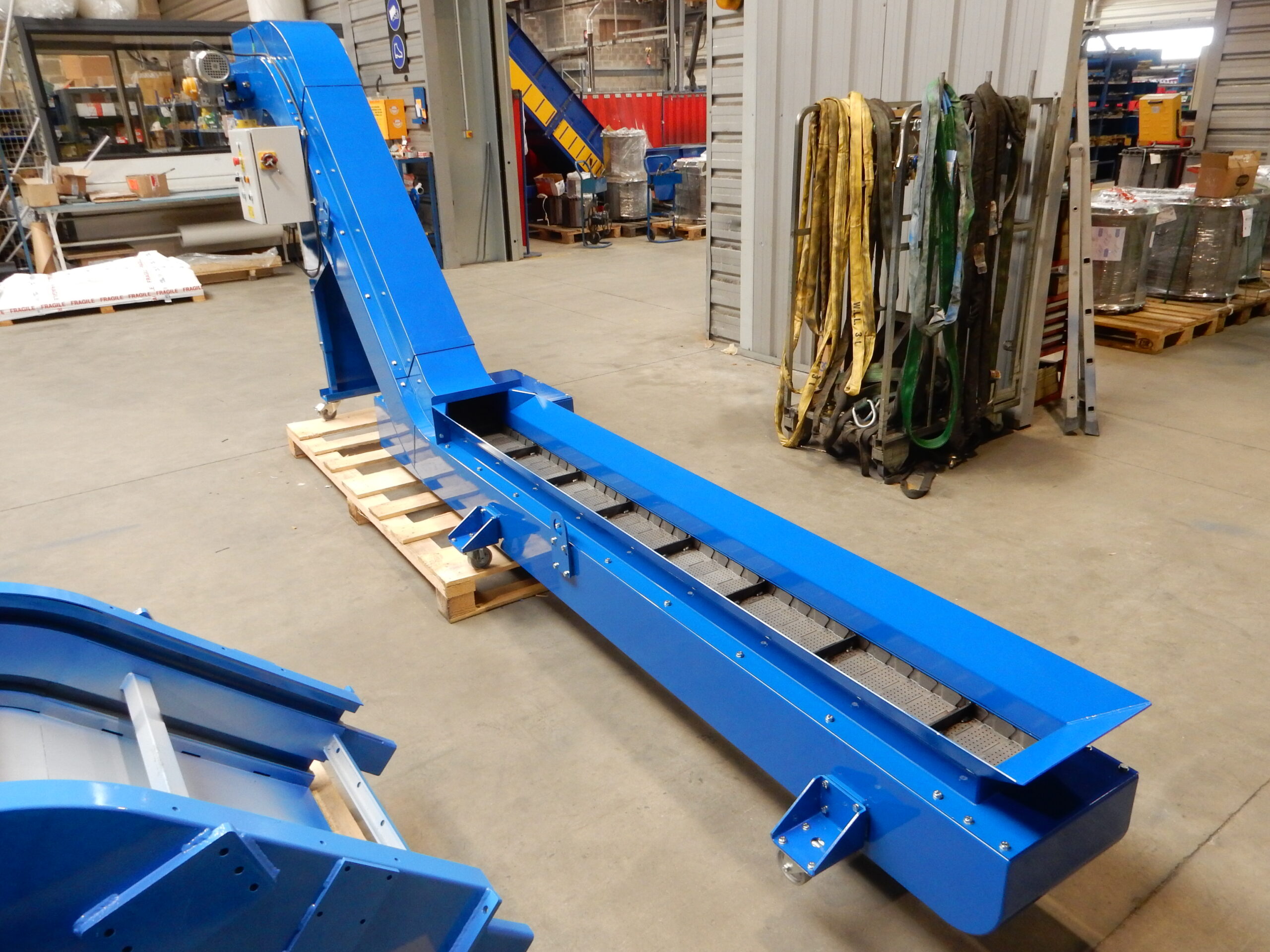

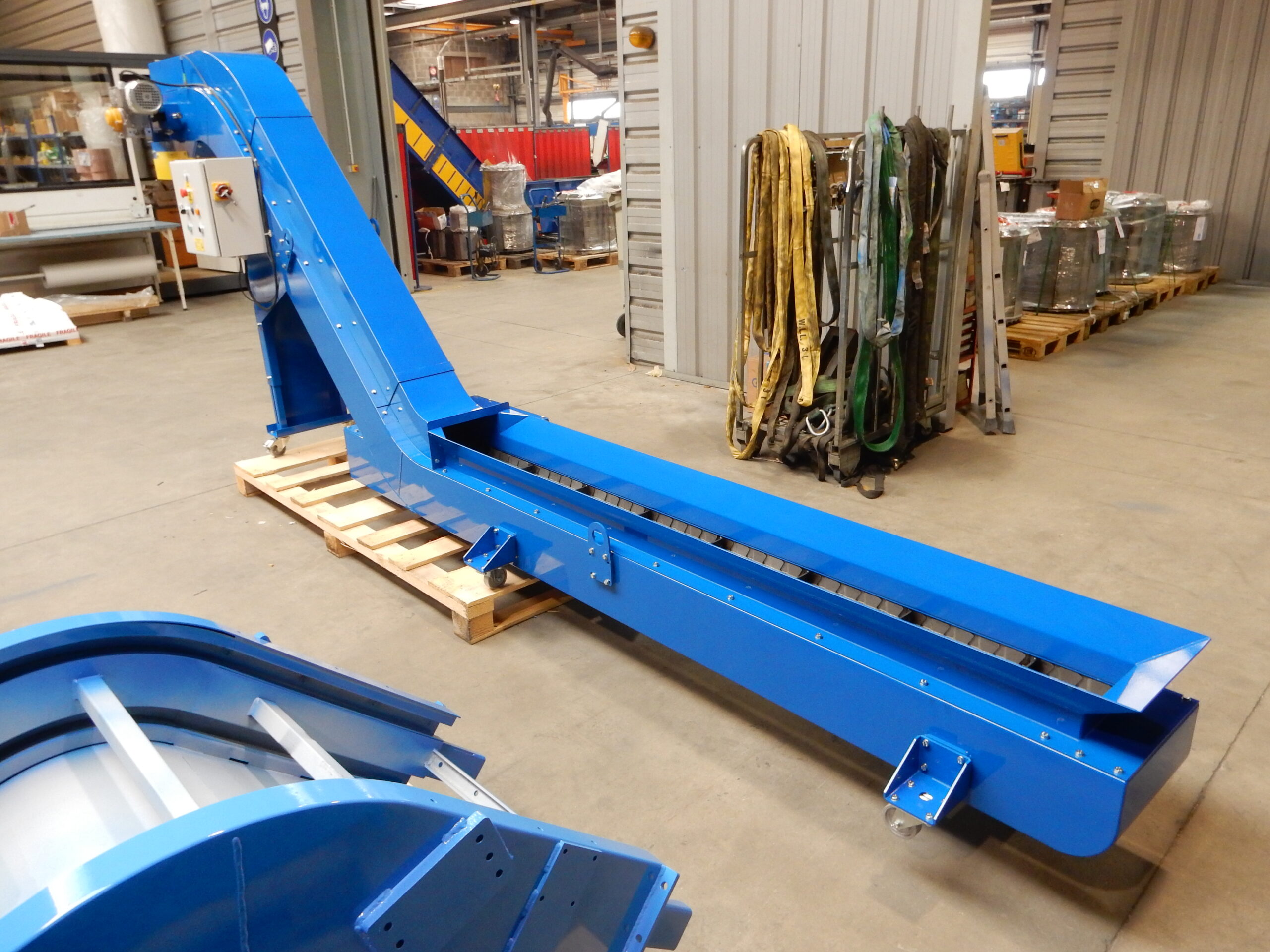

Convoyeur à copeaux  Modèle T63

Conçu et fabriqué sur mesure par nos équipes AL-Industrie avec de multiples Innovations au service des utilisateurs de machines-outils.

  • Structure et chemins de roulement garantie 10 ans.
  • Tapis haute résistance breveté.
  • Forme élancée et arrondi pour une meilleure remontée de tous types de copeaux.
  • Avaloir à l’élévation permettant un meilleur guidage de tous les copeaux.
  • Motorisation avec limiteur de couple intégré.
  • Coffret de commande avec ou sans variateur
  • Capotages de sécurité de série
  • Bac à liquide en option

Structure convoyeur – Garantie 10 ans

Structure convoyeur à copeaux 1

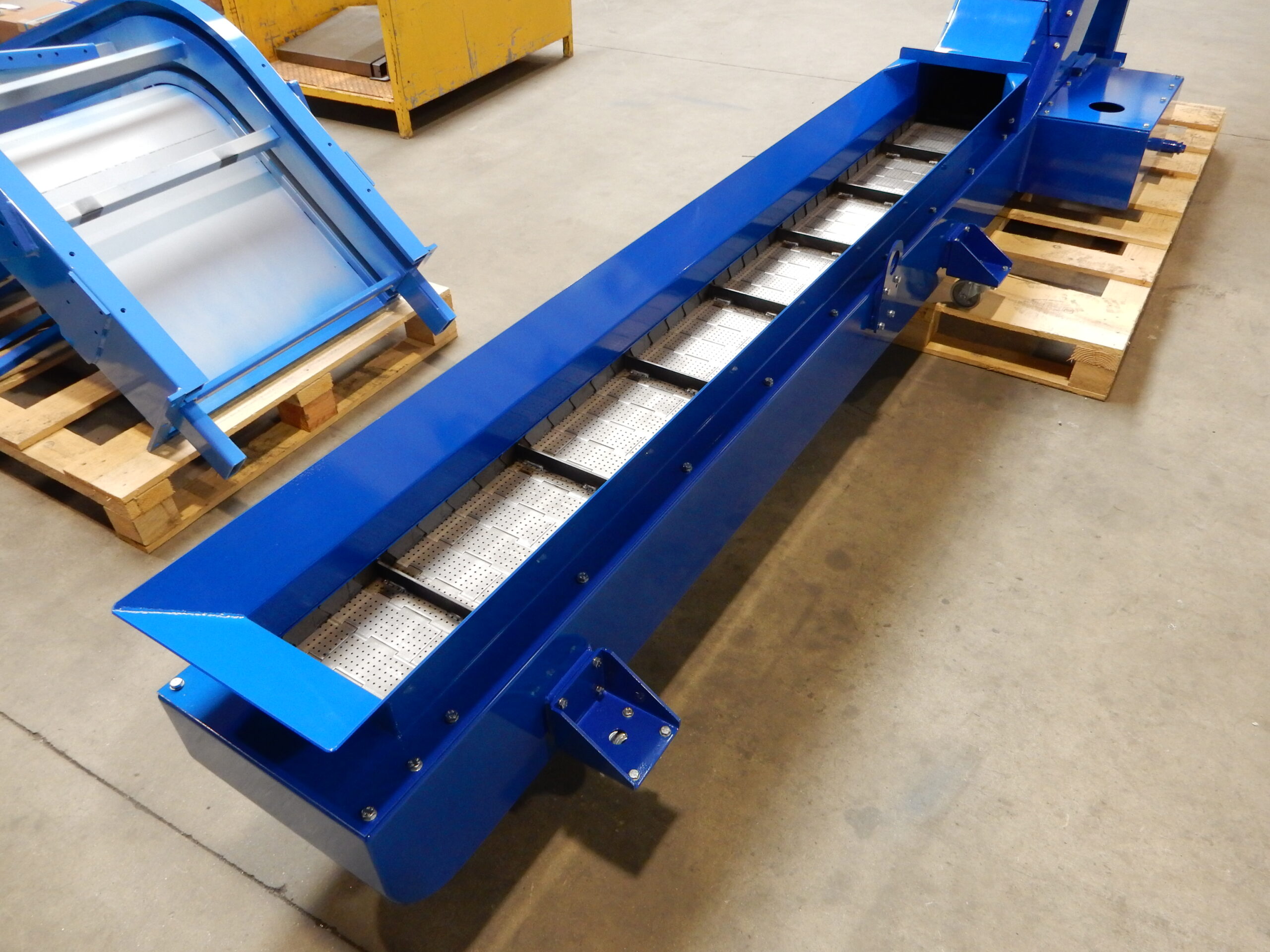

Structure avec chemins de roulement de type rails en acier anti-usure garantie 10 ans. Conception breveté AL-Industrie vous garantissant une tenue à vie de votre caisse de convoyeur

  • Chemins de roulement de type rails anti-usure permettant un guidage parfait des chaines de tapis et garantissant une tenue à vie de la structure.
  • Courbes de remonté usinées dans la masse et traité anti-usure.
  • Écartement des chemins de roulements garantie par des renforts latéraux calibrés.

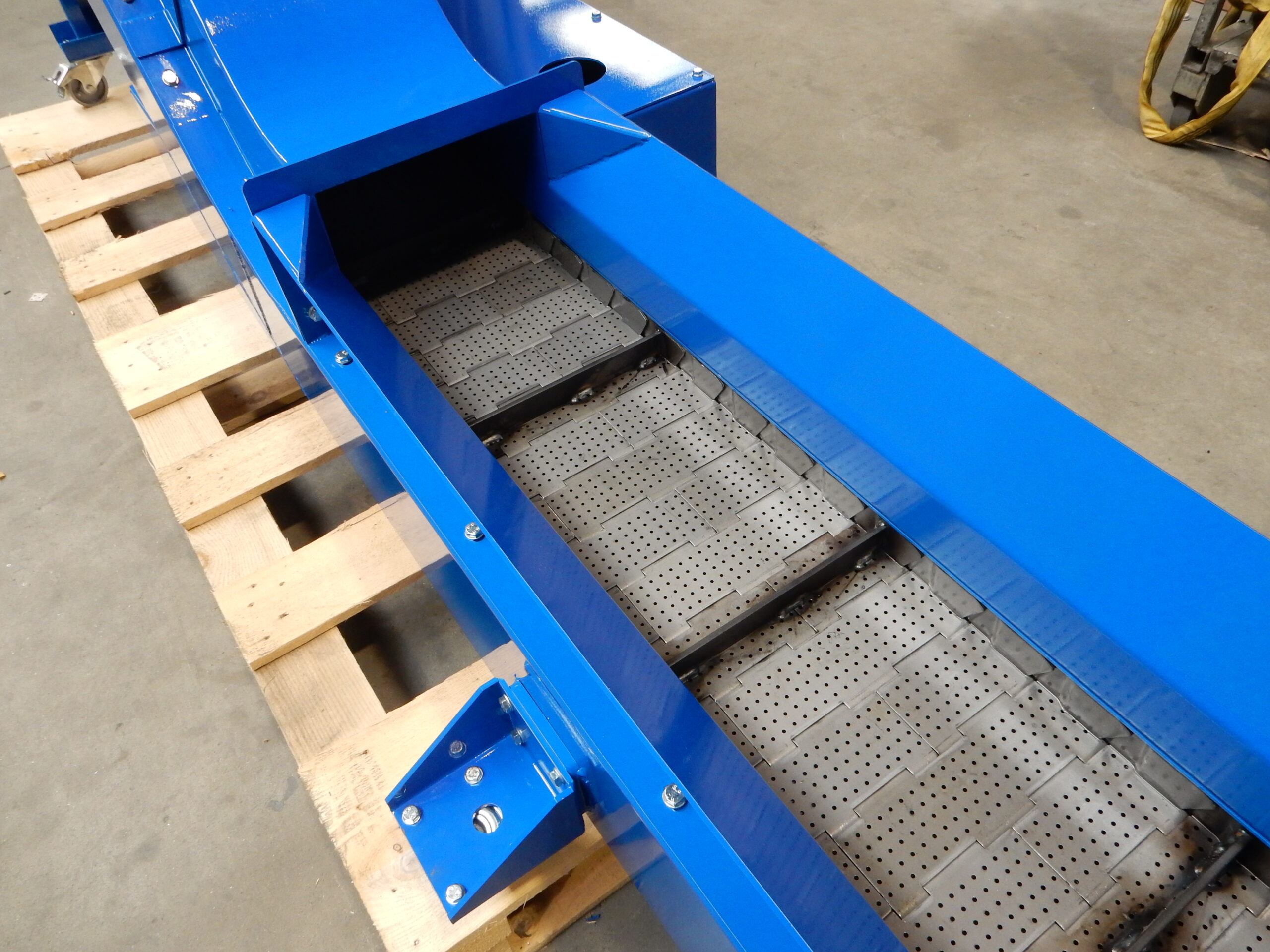

Tapis en acier – Conception breveté

Tapis convoyeur à copeaux 1

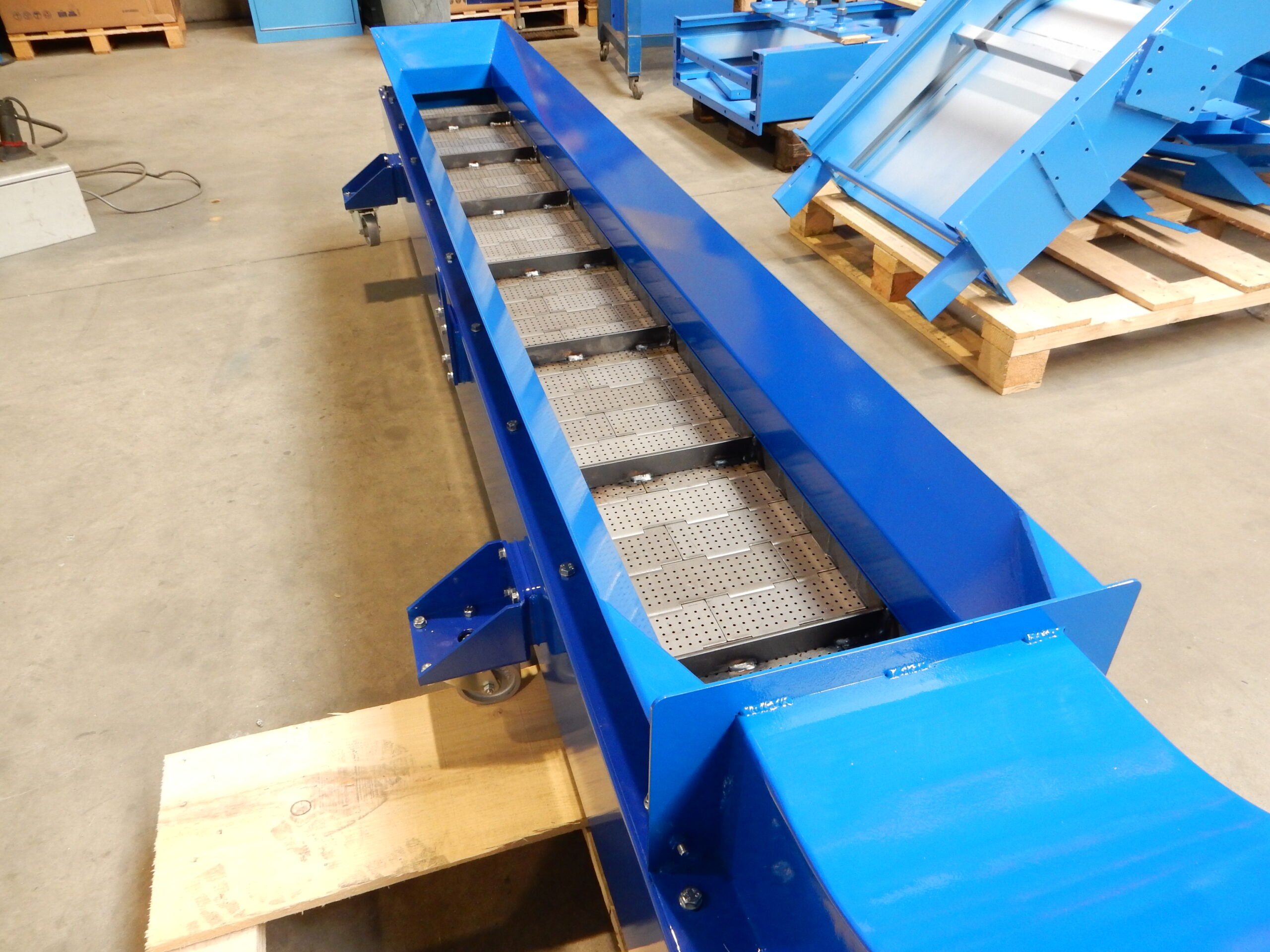

Tapis à maillons acier d’une conception breveté unique au monde. Maillons entièrement embouties avec charnières invisibles permettant de garantir aucune accroche de copeaux.

  • Charnières invisibles
  • Tapis horizontale lisse
  • Aucune accroches de copeaux
  • Ailettes latérales embouties
  • Meilleure résistance
  • Aucun risque de décrochage à l’inverse d’une version soudée
  • Versions maillons lisse, perforé ou martelé
  • Chaîne latérales haute résistance

Structure arrondie – Conception anti-bourrage

Structure convoyeur à copeaux

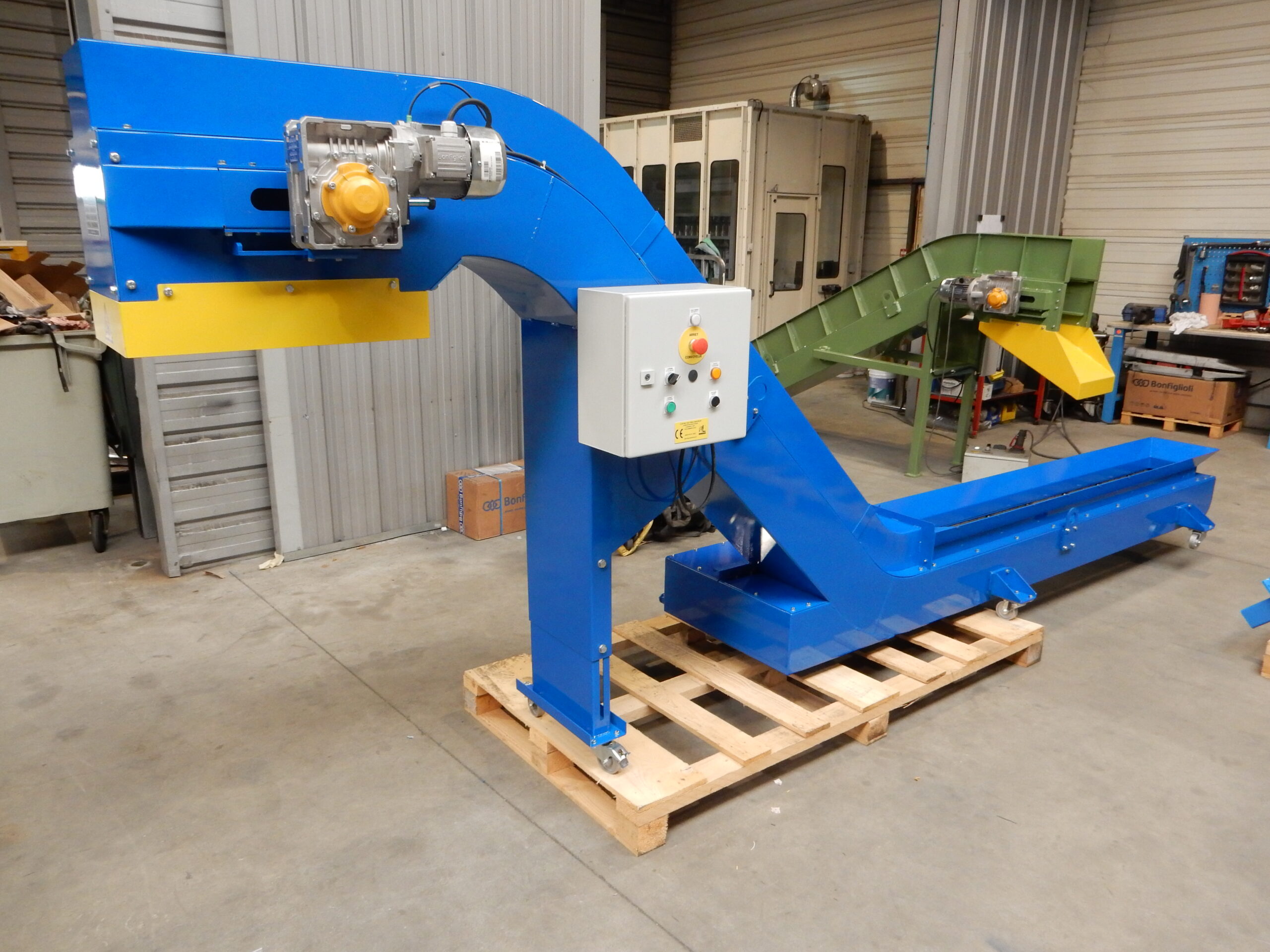

AL Industrie à conçu son nouveau modèle de convoyeur avec une structure supérieure et inférieure entièrement arrondie. Elle permet de garantir un accompagnement optimum de tous types de copeaux et dans toutes les situations.

  • Capot d’élévation arrondi au départ
  • Capot d’élévation arrondi à la tête
  • Inferieur tète arrondi
  • Inferieur élévation arrondi
  • Arrière convoyeur arrondi

Ainsi les copeaux transporté sont toujours guidés dans un espace constant sans aucune zone de collision ni de stockage. On évite ainsi tous les risques de bourrage.


Avaloir de copeaux – Conception breveté

Tapis convoyeur à copeaux

Avaloir de copeaux permettant de happer les copeaux dés la remontée et les maintenir en position jusqu’au déchargement de tête ( existe aussi en version renforcée pour les boules de copeaux )

  • Avaloir standard comme sur la photo ci après
  • Avaloir renforcé avec arrondi forte épaisseur spécifiquement étudié pour la remontée des boules de copeaux ( sur demande )

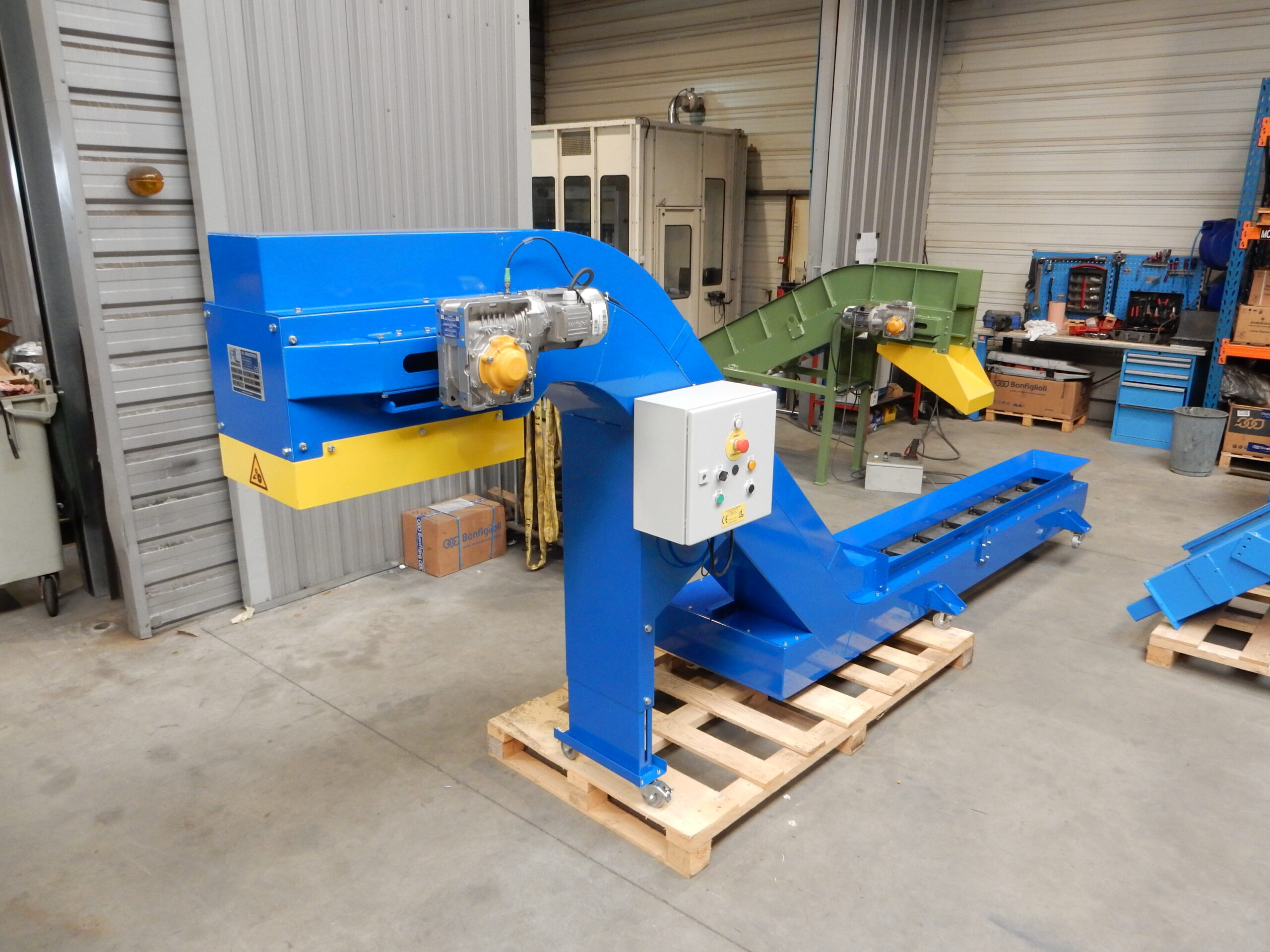

Motorisation – Limiteur de couple

Motoreducteur convoyeur à copeaux

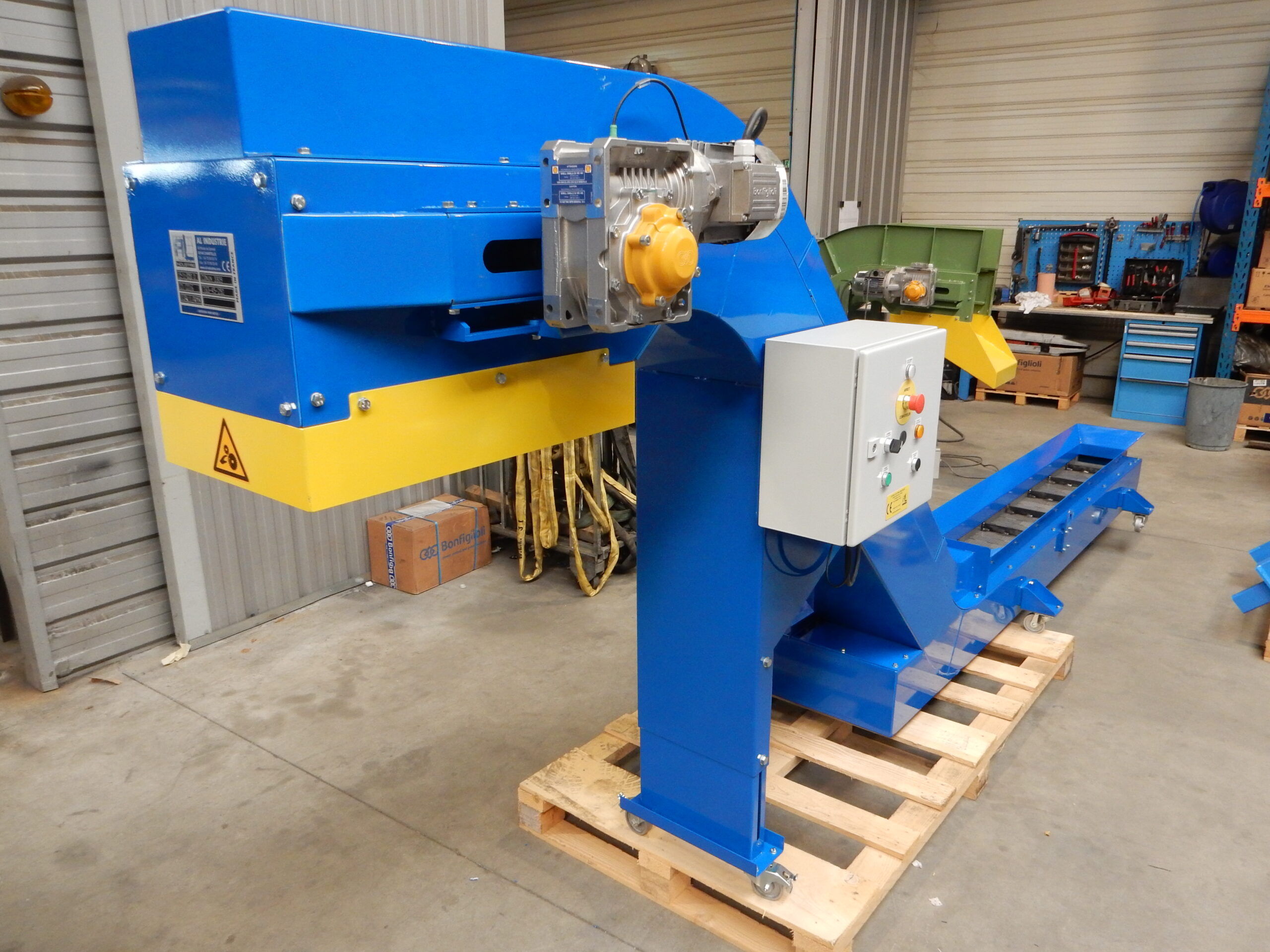

Convoyeur entièrement entrainé et mécaniquement protéger par un motoréducteur avec limiteur de couple intégré. Le moindre blocage lié à un incident extérieur déclenche l’embrayage lorsque celui-ci arrive au couple critique

  • Motoréducteur équipé de série
  • Réglage du couple critique dans le boitier jaune
  • Ensemble couplé à un détecteur de rotation qui vous informe que le moteur tourne dans le vide

Ce système mécanique et à l’inverse des moto-réducteurs montés sur pivot avec un détecteur sur ressort, permet de garantir que le blocage n’entraine aucune casse de votre convoyeur


Capotages sécurité – Normes CE

Capot convoyeur à copeaux

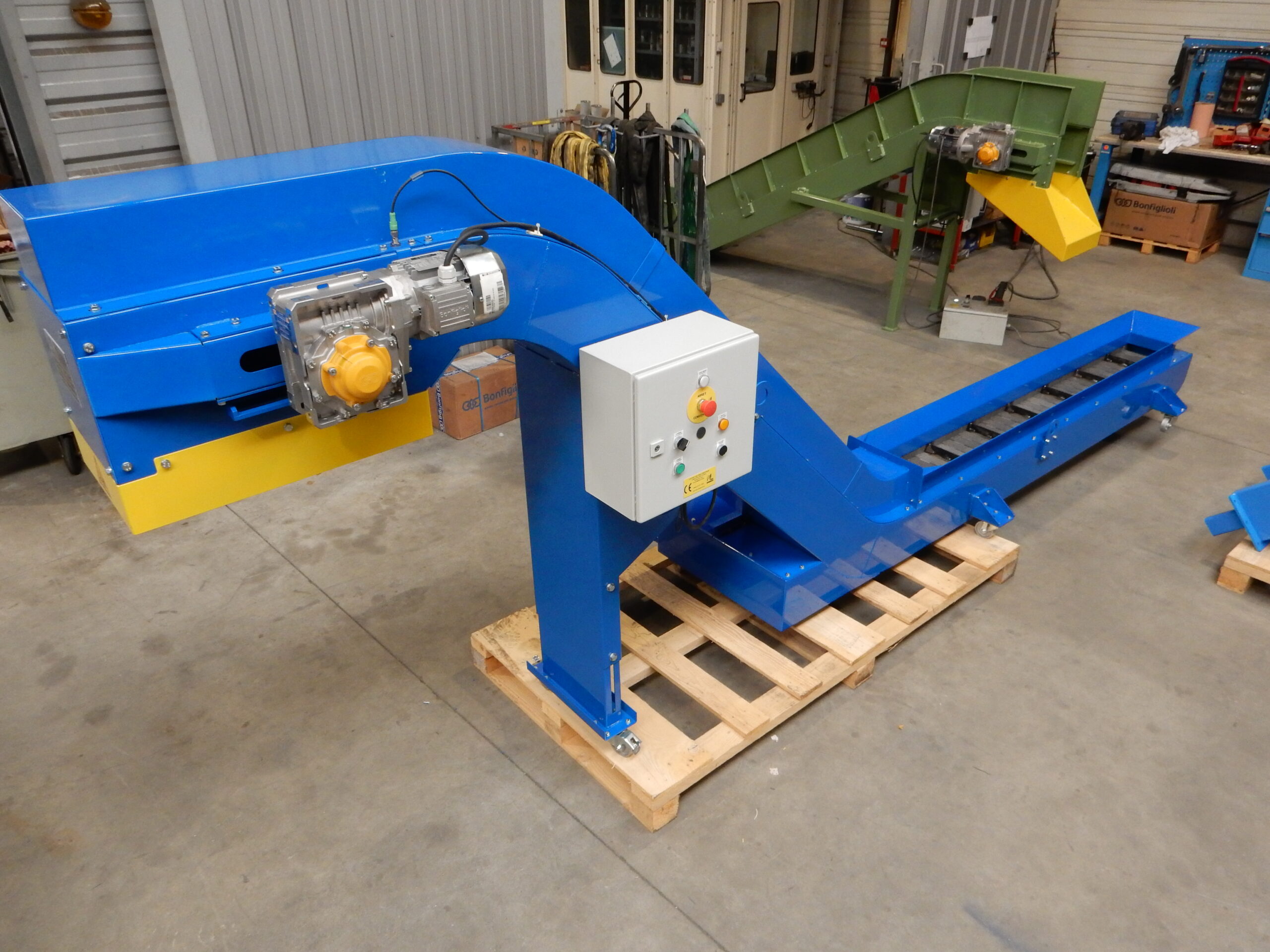

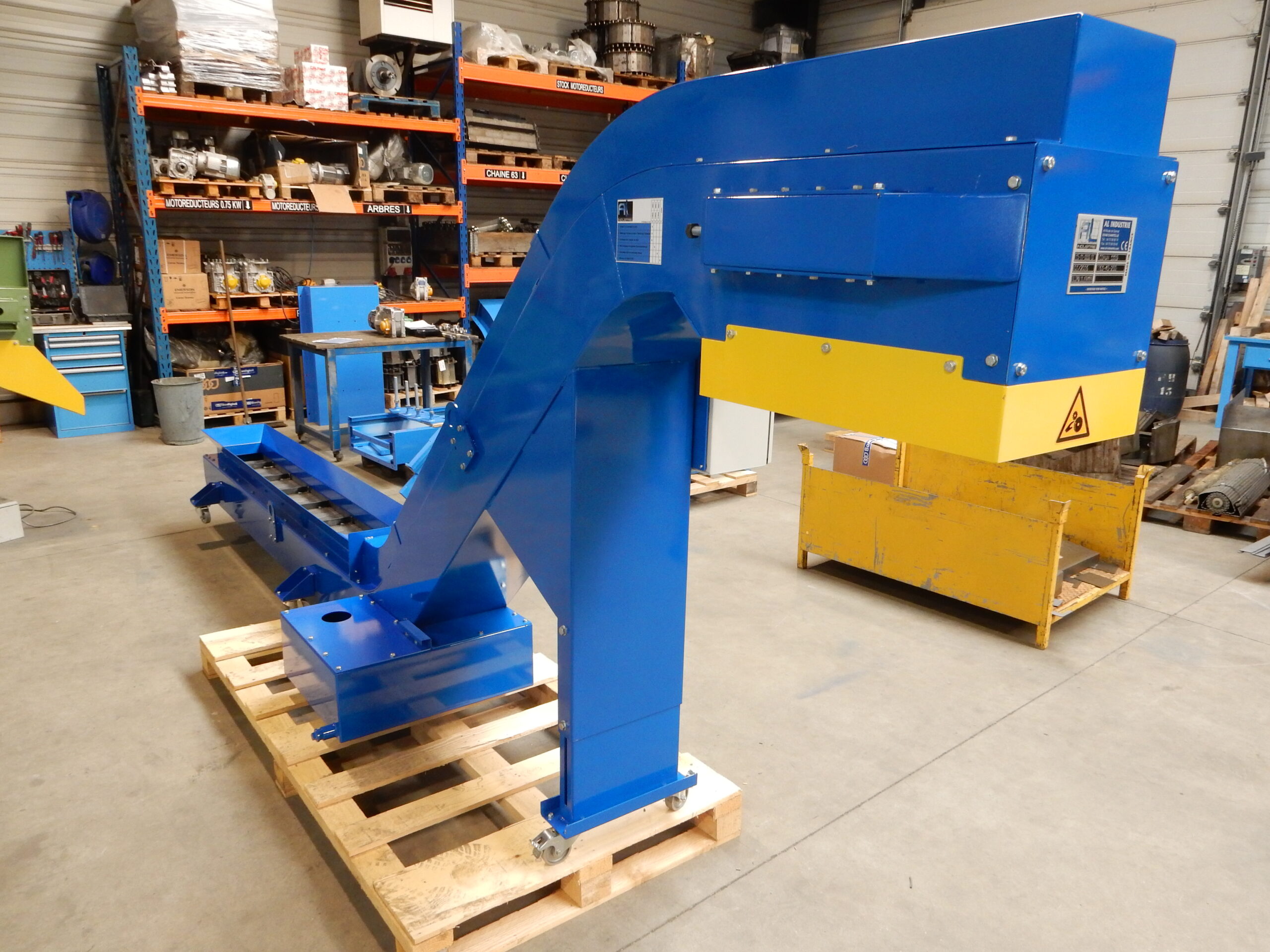

Toutes les parties mobiles de notre modèle T63 sont capoté dans le respect des normes CE. En série une goulotte de déchargement jaune vous indique la zone de sortie des copeaux

  • Capotage palier droite et gauche démontable
  • Capotage supérieur élévation démontable
  • Capotage avant démontable pour accéder au tapis
  • Capotage inférieur jaune pour la tombée des copeaux

Coffret commande – En option

Coffret convoyeur à copeaux

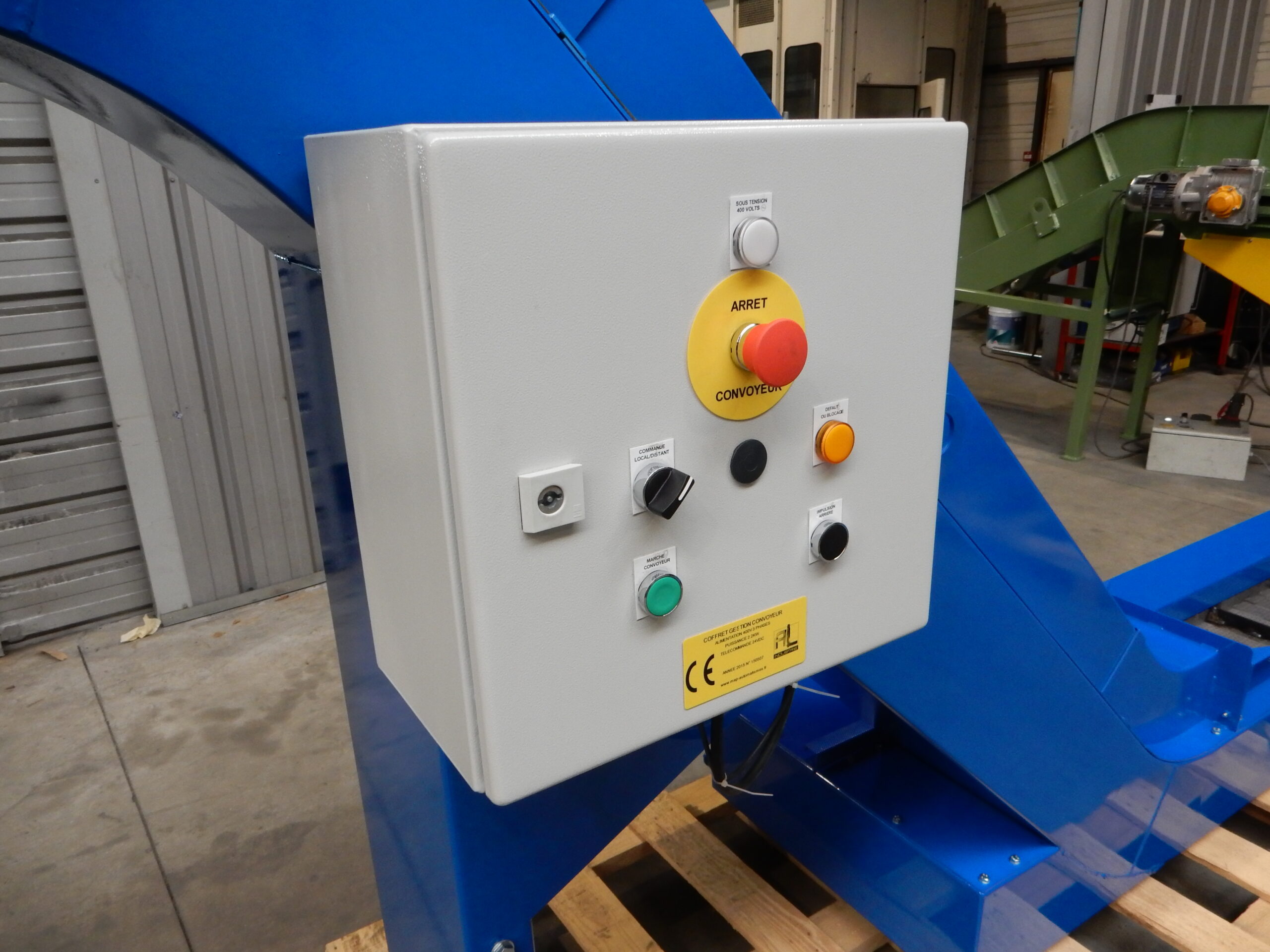

Coffrets de commande spécifiquement développé par AL Industrie . Ils vous permettent la surveillance et le pilotage automatique ou manuel de votre convoyeur

  • Coffret standard
  • Marche avant / arrière par impulsion
  • Arrêt d’urgence
  • Coffret avec option variation de vitesse
  • Vous permet de faire varier la vitesse de votre convoyeur en fonction des volumes transporté.

Bac liquide – En option

Bac convoyeur à copeaux

Bac avant, arrière ou latéral vous permettant la récupération de vos liquides de coupe. Equipé d’une grille de filtration et d’un emplacement sur mesure pour installer votre pompe de relevage

  • Bac position avant
  • Bac position arrière
  • Bac position latéral
  • Dimensions et contenance sur mesure
  • Grille ou panier de filtration
  • Nombre de compartiments sur demande
  • Emplacement pompe sur mesure
  • Bouchon de vidange
  • Détecteur de niveau
